産業用スクリーン検査機 耐腐食性 耐久性

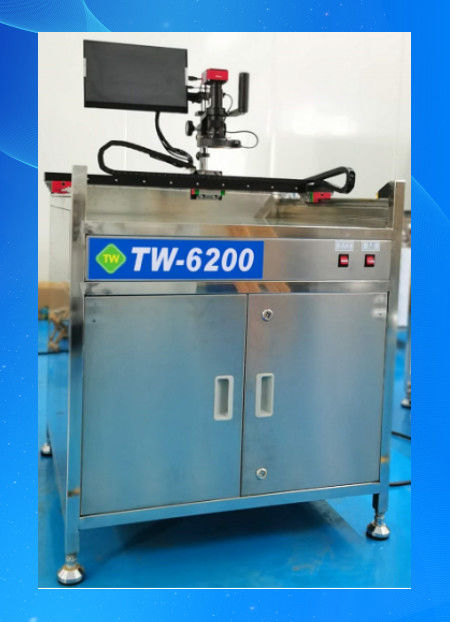

スタンシル検査機器 手動リアルタイム検査,シンプルで便利 TW-6200

検出範囲:

最大検出範囲 750mm * 750mm

強い普遍性

鉄網,ワイヤ網,PCBAボードの試験に適しています.

操作が簡単

手動リアルタイム検出,シンプルで便利

機械の組成:

産業用カメラとリアルタイムディスプレイ

装置の重要な部品で,一つは画像撮影,もう一つはリアルタイム画像表示を担当する

光源システム:

上側の円形光源と下側の影のない光源の組み合わせにより,検出結果がより明確に表示されます.

構造部品:

1高精度なガイドレールとスライダー部品により,より簡単でスムーズな操作を可能にします.

2. 鏡製のガラスのカウンタータップ

3ステンレス鋼のフレーム 耐腐し 頑丈で耐久性

4構造部品は黒色アノジスで 全体的に美しく軽量です

操作指示:

スタート準備

1. 入力電圧が正しいかどうかを確認します.

2電気箱のプラグが固定されているかどうかを確認します.

3. カメラとディスプレイ画面の接続が正しいことを確認します

4. 起動と表示画面のデバッグ

主電源スイッチとディスプレイスイッチをオンにする

5マウスの設置と使用

6画面の調整と使用

右側の画像に表示される画像を表示するために右クリックします.

操作手順:

1作業台の右下にある [パワー] ボタンを押します.

2試験対象の鋼網を水平に [試験台] に配置する.

3円形ライトの明るさとレンズ焦点を調整します.

4. 腕前を押してXY軸の方向を制御して,レンズを検出される各位置に並べます.

5. 手動判断のためのリアルタイムディスプレイを観察

予防策:

1テストプラットフォームを設置するときに,レベルを調整し,足カップをしっかり固定する必要があります.

2ガイドレールと作業台にゴミを放置しないでください.

3ガイドレールは定期的に潤滑する必要があります.

4機械は規則に従って,地上にする必要があります.

5レンズとディスプレイは精密な機器で,わずかな動き制御力

製品パラメータ:
