SMT自動スタンシル検査機 スタンシル清掃と検査機 CCDスタンシル検査機TW-6200

特殊性:

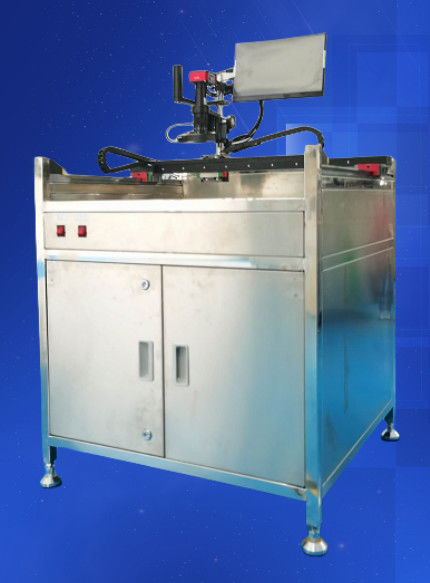

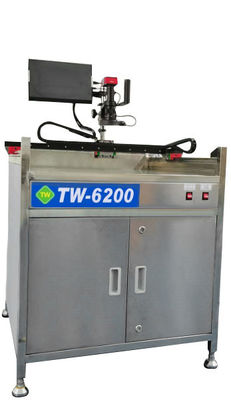

TW-6200 ステンシル検査台は,高画質産業用カメラを搭載し,平面の影のない光源システムと組み合わせた経済的なスタンシル検査機器です.撮影画像をリアルタイムでモニターに送信して識別する検査の難易さを軽減し,検査の正確性と効率性を向上させる.

検出範囲:

最大検出範囲 750mm * 750mm

強い普遍性

鉄網,ワイヤ網,PCBAボードの試験に適しています.

操作が簡単

手動リアルタイム検出,シンプルで便利

機械の組成:

産業用カメラとリアルタイムディスプレイ

装置の重要な部品で,一つは画像撮影,もう一つはリアルタイム画像表示を担当する

光源システム:

上側の円形光源と下側の影のない光源の組み合わせにより,検出結果がより明確に表示されます.

構造部品:

1高精度なガイドレールとスライダー部品により,より簡単でスムーズな操作を可能にします.

2. 鏡製のガラスのカウンタータップ

3ステンレス鋼のフレーム 耐腐し 頑丈で耐久性

4構造部品は黒色アノジスで 全体的に美しく軽量です

操作指示:

スタート準備

1. 入力電圧が正しいかどうかを確認します.

2電気箱のプラグが固定されているかどうかを確認します.

3. カメラとディスプレイ画面の接続が正しいことを確認します

4. 起動と表示画面のデバッグ

主電源スイッチとディスプレイスイッチをオンにする

5マウスの設置と使用

6画面の調整と使用

右側の画像に表示される画像を表示するには右クリックします.

操作手順:

1作業台の右下にある [電源] ボタンを押します.

2試験対象の鋼網を水平に [試験台] に配置する.

3円形ライトの明るさとレンズ焦点を調整します.

4腕前を押してXY軸の方向を制御して,レンズを検出される各位置に並べます.

5. 手動判断のためのリアルタイムディスプレイを観察

予防策:

1テストプラットフォームを設置するときに,レベルを調整し,足カップをしっかり固定する必要があります.

2ガイドレールと作業台にゴミを放置し,スケジュール通りに維持してください.

3ガイドレールは定期的に潤滑する必要があります.

4機械は規則に従って,地上にする必要があります.

5レンズとディスプレイは精密な装置で,わずかな動き制御力があります.

製品パラメータ:
